干法造纸机（QB/T 2523－2001）

2002－05－01实施

　　 本标准规定了干法造纸机的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。

　　 本标准适用于胶合无尘纸机、热合无尘纸机、复合无尘纸机（以下简称“干法纸机”）。

1 干法纸机分类
1.1 按纸张生产工艺不同分为：胶合无尘纸机、热合无尘纸机、复合无尘纸机。
1.2 按传动装置的布置分为：左手机（以Z表示）、右手机（以Y表示）。面对出纸端，传动装置位于左边的称为左手机，反之称为右手机。

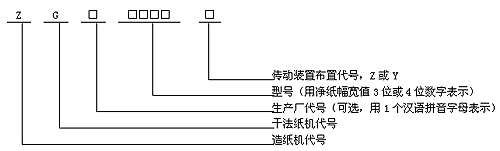

2 干法纸机型号说明

3 干法纸机的幅宽系列应符合表1的规定。

4 干法纸机的主要技术参数应符合表2的规定。

表2 干法纸机主要技术参数

技术要求
　　干法纸机的制造应符合GB/T 14253的规定。
1 一般要求
　　干法纸机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。
2 产品性能要求
2.1 干法纸机基本性能应符合表2的规定。
2.2 胶合、复合无尘纸机施胶应均匀，施胶量应便于控制，胶液流量误差应控制在±5g/min以内，胶料穿透效果好。
2.3 热合、复合无尘纸机热熔纤维与绒毛浆应按规定的比例混合均匀，比例应便于控制，其含量误差应不大于±5g。
2.4 热辊温度应显示准确，控制方便，温度误差应不大于±4℃。
2.5 烘箱温度应显示准确，控制方便，温度误差应不大于±4℃。
3 制造要求
3.1 干法纸机焊接件的制造应符合QB/T 1588.1的规定。
3.2 干法纸机切削加工件的制造应符合QB/T 1588.2的规定。
3.3 干法纸机辊筒的尺寸应符合QB/T 1339的规定。
3.4 干法纸机辊筒的制造应符合QB/T 1422.5的规定。
3.5 干法纸机辊筒的动平衡应符合QB/T 3917的规定。
3.6 干法纸机成形网、干网应符合QB/T 3664的规定。
4 安装要求
4.1 干法纸机的装配应符合QB/T 1588.3的规定。分部装配应在铸铁平台或安装底轨上进行。
4.2 干法纸机的试安装应符合QBJ l的规定。机架部分的试安装在底轨上进行。
4.3 成真空箱的安装水平为0.10/1000。
4.4 施胶部真空箱安装水平为0.15/1000。
4.5 主动辊、回头辊、热压胶辊安装水平为0.06/1000。
4.6 导网辊安装水平为0.20/1000。
5 电气安全要求
5.1 干法纸机的电气系统应符合GB/T 5226.1的规定。
5.2 干法纸机动力电路导线和保护接地电路间的绝缘电阻应不小于1MΩ。
5.3 干法纸机所有电路导线和保护接地电路之间应经受耐压试验。
6 空运转要求
6.1 在最高工作车速时，其噪声（声压级）应不大子85dB（A）。
6.2 轴承温度应不超过下列规定。
　　a）正常工作时滑动轴承温升不超过25℃，最高工作温度不超过65℃。
　　b）正常工作时滚动轴承温升不超过35℃，最高工作温度不超过75℃。
7 外观要求
7.1 外露加工面不应有锈蚀、碰伤、毛刺等缺陷。
7.2 零部件装配结合面边缘应平整，不应有明显错位。
7.3 涂漆质量应符合QB/T 1588.4的规定。

试验方法
1 无尘纸的质量按GB/T 451.2，GB/T 451.3，GB/T 453，GB/T 461.1，GB/T 465.2的规定检验。
2 动平衡试验应在动平衡机上进行，其试验结果应符合4.3.5的规定。
3 空运转试验
　　a）干法纸机空运转应平稳，无不正常杂音，空运转时间应不少于4h。空运转试验车速从低、中、高速逐级进行，其中中速（70％最高车速）运行时间应不小于2h，最高工作车速运行时间应不小于1h；
　　b）试验中全部气缸、气胎应动作3次～5次。
4 轴承温升测定，采用点温计在各轴承座外表面测试，其试验结果应符合4.6.2的规定。
5 噪声测定
　　在干法纸机四周用精密声级计测量。声级计测高离地面1.5m，距离纸机最大外廓1m，并置于其中心轴线上测量4点，取其最大值。其测量结果应符合4.6.1的规定。
6 电气安全试验按GB/T 5226.1－1996中20.2，20.3，20.4规定进行。测量结果应符合4.5.1，4.5.2和4.5.3的规定。

检验规则
1 每台产品应经制造厂质量检验部门检查合格，并附有产品质量合格证书（写明采用标准号）方可出厂。
2 纸机检验分出厂检验和型式检验。
2.1 出厂检验
　　出厂检验项目为本标准的4.3～4.7。
2.2 型式检验
　　当有下列情况之一时，应进行型式检验。
　　a）新产品试制定型时；
　　b）正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；
　　c）国家质量监督机构提出进行型式检验的要求时。
2.3型式检验项目为本标准规定的全部技术要求内容。
2.4型式检验的样品应从用户使用不足一年的产品中随机抽取一台，在用户厂中进行。

标志、包装、运输、贮存
1 在干法纸机上适当部位产品固定商标、标牌，其型式、尺寸和内容应符合GB/T 13306的规定，内容如下。
　　a）制造厂名；
　　b）注册商标；
　　c）产品名称；
　　d）产品型号：
　　e）净纸宽度；
　　f）定量范围；
　　g）工作车速：
　　h）轨距；
　　j）设备重量；
　　k）制造日期：
　　l）出厂编号。
2 干法纸机上应有指示润滑、操作、运输、安全等标志，其型式、内容应符合GB/T 2894的规定。
3 随机文件包括。
　　a）产品合格证书（按GB/T 14436规定编写）；
　　b）产品使用说明书（按GB9969.1规定编写）；
　　c）装箱单。
4 干法纸机的包装应符合QB/T 1588.5的有关规定。
5 干法纸机的包装、储运图示标志应符合GB l91的规定。
6 干法纸机的运输、包装、收发货标志应符合GB/T 6388的规定。
7 贮存
产品应贮存在干燥通风、防雨的场地，每存放6个月应进行一次开箱检查，并进行必要的防锈处理。
